LA TASTIERA BRAILLE
BREAK è una tastiera Braille standard tipo Perkins da collegare al computer in parallelo o in alternativa a una normale tastiera Qwerty a 101 tasti. Dotata di otto tasti per i punti Braille più lo "spazio", più un tasto funzione, BREAK assicura una interazione totale con il computer, consentendo anche le combinazioni più complesse quali Alt+Ctrl+Shift+tasto.

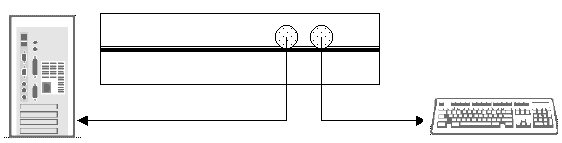

BREAK è dotata di due connettori PS2, uno per il collegamento al computer e uno per collegare in parallelo una tastiera normale.
Il connettore più interno alla tastiera deve essere usato per collegare la tastiera al computer, il secondo connettore tipo PS2 può essere utilizzato per collegare una normale tastiera PC come mostrato in figura.
La numerazione dei tasti nel disegno segue la disposizione dei punti Braille. Quindi per scrivere per esempio una b minuscola occorre premere il tasto 1, premere il tasto 2 e rilasciare tutti e due i tasti. La scrittura avviene nel momento del rilascio di tutti i tasti premuti.
La BREAK è predisposta per l'utilizzo del font Braille a 8 punti secondo la seguente tabella:
| Tabella Braille a 8 punti (german ASCII) | |||||||
|
|
!! |
" " |
# # |
$ $ |
% % |
& & |
' ' |
|
( ( |
) ) |
* * |
+ + |
, , |
- - |
. . |
/ / |
|
0 0 |
1 1 |
2 2 |
3 3 |
4 4 |
5 5 |
6 6 |
7 7 |
|
8 8 |
9 9 |
: : |
; ; |
< < |
= = |
> > |
? ? |
|
@ @ |
A A |
B B |
C C |
D D |
E E |
F F |
G G |
|
H H |
I I |
J J |
K K |
L L |
M M |
N N |
O O |
|
P P |
Q Q |
R R |
S S |
T T |
U U |
V V |
W W |
|
X X |
Y Y |
Z Z |
[ [ |
\ \ |
] ] |
^ ^ |
_ _ |
|
` ` |
a a |
b b |
c c |
d d |
e e |
f f |
g g |
|
h h |
i i |
j j |
k k |
l l |
m m |
n n |
o o |
|
p p |
q q |
r r |
s s |
t t |
u u |
v v |
w w |
|
x x |
y y |
z z |
{ { |
| | |
} } |
~ ~ |
|
|
€ € |
|
‚ ‚ |
ƒ ƒ |
„ „ |
… … |
† † |
‡ ‡ |
|
ˆ ˆ |
‰ ‰ |
Š Š |
‹ ‹ |
ΠΠ|
|
|
|
|
|
‘ ‘ |
’ ’ |
“ “ |
” ” |
• • |
– – |
— — |
|
˜ ˜ |
™ ™ |
š š |
› › |
œ œ |
|
|
Ÿ Ÿ |
|
|
¡ ¡ |
¢ ¢ |
£ £ |
¤ ¤ |
¥ ¥ |
¦ ¦ |
§ § |
|
¨ ¨ |
© © |
ª ª |
« « |
¬ ¬ |
|
® ® |
¯ ¯ |
|
° ° |
± ± |
² ² |
³ ³ |
´ ´ |
µ µ |
¶ ¶ |
|
|
¸ ¸ |
¹ ¹ |
º º |
» » |
¼ ¼ |
½ ½ |
¾ ¾ |
¿ ¿ |
|
À À |
Á Á |
  |
à à |
Ä Ä |
Å Å |
Æ Æ |
Ç Ç |
|
È È |
É É |
Ê Ê |
Ë Ë |
Ì Ì |
Í Í |
Î Î |
Ï Ï |
|
Ð Ð |
Ñ Ñ |
Ò Ò |
Ó Ó |
Ô Ô |
Õ Õ |
Ö Ö |
× × |
|
Ø Ø |
Ù Ù |
Ú Ú |
Û Û |
Ü Ü |
Ý Ý |
Þ Þ |
ß ß |
|
à à |
Á á |
â â |
ã ã |
ä ä |
å å |
æ æ |
ç ç |
|
è è |
È è |
ê ê |
ë ë |
ì ì |
í í |
î î |
ï ï |
|
ð ð |
Ñ ñ |
ò ò |
ó ó |
ô ô |
õ õ |
ö ö |
÷ ÷ |
|
ø ø |
Ù ù |
ú ú |
û û |
ü ü |
ý ý |
þ þ |
ÿ ÿ |
Inoltre con la pressione contemporanea del tasto SPAZIO ( 9 ) con una combinazione di punti come da tabella seguente, si ottiene la completa compatibilità con una tastiera PC.
|
TAST. PC |
BREAK |
|
tasto f1 |
tasto SPAZIO + a |
|
tasto f2 |
tasto SPAZIO + b |
|
tasto f3 |
tasto SPAZIO + c |
|
tasto f4 |
tasto SPAZIO + d |
|
tasto f5 |
tasto SPAZIO + e |
|
tasto f6 |
tasto SPAZIO + f |
|
tasto f7 |
tasto SPAZIO + g |
|
tasto f8 |
tasto SPAZIO + h |
|
tasto f9 |
tasto SPAZIO + i |
|
tasto f10 |
tasto SPAZIO + j |
|
tasto f11 |
tasto SPAZIO + k |
|
tasto f12 |
tasto SPAZIO + l |
|
tasto alt |
tasto SPAZIO + A |
|
tasto altgr |
tasto SPAZIO + G |
|
tasto start |
tasto SPAZIO + S |
|
tasto menu cont. |
tasto SPAZIO + M |
|
tasto Esc |
tasto SPAZIO + punto 7 |
|
tasto Enter |
tasto SPAZIO + punti 4 e 6 |
|
tasto Tab |
tasto SPAZIO + T |
|
tasto Backspace |
tasto SPAZIO + B |
|
tasto Caplock |
tasto SPAZIO + C |
|
tasto Blocknum(pad) |
tasto SPAZIO + N |
|
tasto 1(pad) |
tasto SPAZIO + 1 |
|
tasto 2 (pad) |
tasto SPAZIO + 2 |
|
tasto 3 (pad) |
tasto SPAZIO + 3 |
|
tasto 4 (pad) |
tasto SPAZIO + 4 |
|
tasto 5 (pad) |
tasto SPAZIO + 5 |
|
tasto 6 (pad) |
tasto SPAZIO + 6 |
|
tasto 7 (pad) |
tasto SPAZIO + 7 |
|
tasto 8 (pad) |
tasto SPAZIO + 8 |
|
tasto 9 (pad) |
tasto SPAZIO + 9 |
|
tasto 0 (pad) |
tasto SPAZIO + 0 |
|
tasto . (pad) |
tasto SPAZIO + . |
|
tasto / (pad) |
tasto SPAZIO + / |
|
tasto * (pad) |
tasto SPAZIO + * |
|
tasto - (pad) |
tasto SPAZIO + - |
|
tasto + (pad) |
tasto SPAZIO + + |
|
tasto ins |
tasto SPAZIO + I |
|
tasto canc |
tasto SPAZIO + D |
|
tasto inizio |
tasto SPAZIO + H |
|
tasto fine |
tasto SPAZIO + E |
|
tasto pg su |
tasto SPAZIO + P |
|
tasto pg giù |
tasto SPAZIO + p |
|
tasto freccia su |
tasto SPAZIO + punto 4 |
|
tasto freccia giù |
tasto SPAZIO + punto 8 |
|
tasto freccia sx |
tasto SPAZIO + punto 5 |
|
tasto freccia dx |
tasto SPAZIO + punto 6 |
|
tasto shift |
tasto SPAZIO + F |
|
tasto ctrl |
tasto SPAZIO + R |
Il tasto numero 10 serve per ottenere le combinazioni di tasti multiple, come per esempio ALT+F4 per chiudere un programma. Per realizzare la combinazione ALT+F4 procedere nel seguente modo:
Al rilascio del tasto 10 viene eseguita la combinazione ALT+F4
RISOLUZIONE DEI PROBLEMI.
Se la tastiera non funziona correttamente accertatevi che i collegamenti siano corretti e che il tasto (CapsLock) sia disattivato e il tasto (NumLock) sia attivato. Infatti soprattutto per le lettere non presenti sulla tastiera italiana queste condizioni sono assolutamente necessarie.
